交联聚乙烯绝缘电力电缆

【产品名称】

◆普通型：铜芯交联聚乙烯绝缘聚氯乙烯护套（钢带铠装）电力电缆；
◆阻燃型：铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃A(B,C,D)类电力电缆；
◆耐火型：铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆。

【执行标准】

1.GB/T12706.1-2020 额定电压 1KV( Um=1.2KV）到35KV( Um=40.5KV)挤包绝缘电力电缆及附件;
第1部分：额定电压 1KV ( Um=1.2KV)和3kV ( Um=3.6KV)电缆．
2.GB/T19666-2019阻燃和耐火电缆通则（仅适用于阻燃耐火电缆)。

【产品结构】

◆导体材料：退火无氧的纯净的铜丝， l 类、 2 类、 5 类导体；
◆绝缘材料：交联聚乙烯（ XLPE ）材料；
◆填充物：聚丙烯撕裂绳；
◆绕包带：普通电缆用 pp 带，阻燃或耐火电缆用玻纤带；
◆护套材料：聚氯乙烯（PVC）材料，阻燃型用阻燃绝缘料；
◆铠装材料：镀锌钢带（铠装电缆）；
◆耐火材料；云母带（耐火电缆）；
◆线芯数里：1芯．2芯，3芯，4芯,5芯，3 + 1 芯，3 + 2芯，4 + 1芯;或按客户的要求订制产品。

【主要用途】

本产品适用于固定敷设在交流 50Hz ．额定电压为0.6/1KV的输配电线路上．适合于高落差和能承受 较大机械外力和拉力的固定场合的输配电力线路使用。一般敷设在室外、隧道及直埋土壤中．承受较 大压力的场所需选用铠装电缆，火灾后还需要持续供电一定时间的场所需选用耐火电缆．

【使用特性】

◆绝缘线芯识别标志采用色线区别；
◆多芯电线采用紧压扇形设计，结构稳定、重量轻、外径小；
◆具有优良的电气性能，击穿电场强度高；
◆介质损耗角正切值tanδ小，绝缘电阴高．
◆有较高的耐热性和耐老化性能，允许工作温度高．载流量；
◆电线能承受较大机械外力和抗拉力．敷设维护简单；
◆耐酸碱而腐蚀。

【产品名称】

◆单根阻燃型：铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套（钢带铠装）阻燃电力电缆；
◆成束阻燃型：铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套阻燃 A ( B 、 C 、 D ）类电力电缆；
◆耐火型：铜芯交联聚乙烯绝缘无卤低烟聚烯烃护套耐火电力电缆。

【执行标准】

GB/T12706.1-2020、GB/ T 19666-2019

【产品结构】

◆导体材料：退火无氧的纯净的铜丝，1类，2类或5类导体；
◆绝缘材料：交联聚乙烯（XLPE）；
◆填充物：阻燃填充绳或玻璃纤维丝；
◆内护套材料：无卤低烟聚烯烃；
◆铠装材料：双层的镀锌钢带；
◆耐火材料：云母带（耐火电缆）；
◆外护套材料：无卤低烟聚烯烃；
◆线芯数量：1芯，2芯，3芯，4芯，5芯，3+1芯，3+2芯，4+1芯，或按客户的要求订制产品．

【主要用途】

适用于额定电压等级 0.6/1KV 配电网或工业动力装置,具有低烟低毒的特性，燃烧时发烟量小， 无毒性腐蚀性气体产生，阻燃性能优越，有利于火灾时逃生．广泛应用于高层建筑、 人流密集公共场所及地下公共设施的场所，该系列一般包含阻燃A(B、C、D）类或/和耐火电缆。

【使用特性】

◆绝缘线芯识别标志采用色线区别。
◆多芯电缆采用紧压扇形设计，结构稳定、重量轻、外径小。
◆具有优良的电气性能，击穿电场强度高．
◆介质损耗角正切值 tanδ小，绝缘电阻高；
◆有较高的耐热性和耐老化性能，允许工作温度高，载流量大；
◆电缆能承受较大机械外力和抗拉力，敷设维护简单；
◆耐酸碱耐腐蚀；
◆电缆不适宜敷设在长期雨淋暴晒的地方。

【产品名称】

◆普通型：铜芯交联聚乙烯绝缘聚氯乙烯护套（钢带铠装）电力电缆；
◆阻燃型：铜芯交联聚乙烯绝缘聚氯乙烯护套阻燃 A ( B 、C 、D ）类电力电缆；
◆耐火型：铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆．

【执行标准】

1.GB/T1270602-2020 额定电压1KV ( Um=1.2KV）到35kV( Um =40.5KV）挤包绝缘电力电缆及附件
第2部分：额定电压6KV ( Um=7.2KV）到30kV( Um =36KV）电缆；
2.GB/T 19666-2019 阻燃和耐火电缆通则（仅适用于阻燃耐火电缆）。

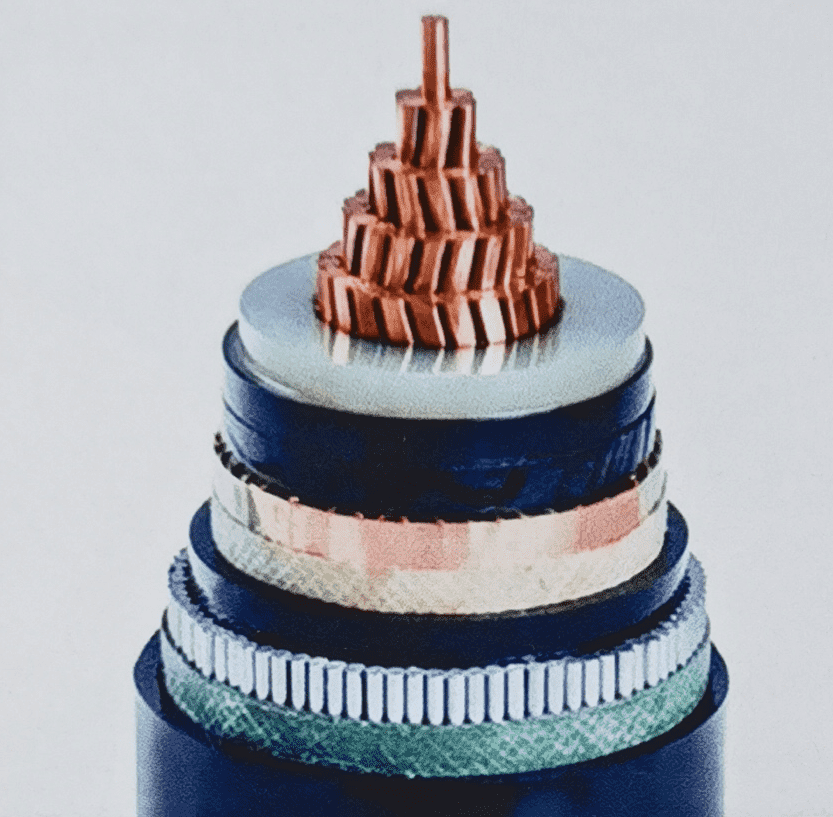

【产品结构】

◆导体材料：紧压圆形2类导体；
◆内屏：半导电材料；
◆绝缘材料：交联聚乙烯（XLPE）材料；
◆内屏：半导电材料；
◆填充物：聚丙烯撕裂绳；
◆绕包带：阻燃或耐火电缆用玻瑞纤维带；
◆护套材料：聚氯乙烯（PVC）材料，阻燃型用阻燃绝缘料；
◆铠装材料：镀锌钢带（铠装电缆）；
◆线芯数量: 1芯， 3 芯。

【主要用途】

本产品适用于供固定敬设在额定交流电压u。/u 为8.7/15,8.7/10,6/10,6/6的 电缆竖井等高落差和能承受较大机械外力的固定场合的输配电力线路使用．

【使用特性】

◆绝缘线芯识别标志采用色线区别；
◆采用紧压圆形设计，圆整紧密；
◆具有优良的电气性能，击穿电场强度高；
◆介质损耗角正切值ta nδ小，绝缘电阻高；
◆有较高的耐热性和耐老化性能，允许工作温度高，载流量大；
◆电缆能承受较大机械外力和抗拉力，敷设维护简单；
◆耐酸碱耐腐蚀；
◆电缆的最小允许弯曲半径：单芯无铠装 20D ，单芯有铠装15D，三芯无铠装 15D，三芯有铠装 12D。
